wtorek, 26 sierpnia 2014

Szeptanie WSPR

Nie będę opisywał czym jest WSPR opracowana przez krótkofalowca i noblistę Joe Taylor K1JT. Zainteresowani wiedzą lub sięgną do źródła.
Czasami uruchamiam radiostację w tryb automatyczny i obserwuję jak daleko biegną sygnały wypromieniowane przez antenę. Jestem pod wrażeniem potęgi natury. Sygnał o niewielkiej mocy odbierany jest po drugiej stronie oceanu lub na antypodach. Przez komputer ale sygnał przekazywany jest kanałem radiowym. Jest to też dobry test dla naszych anten i nauka zasad propagacji.
Gdy znudzi nam się wołanie w pilupie do kolejnego DXa warto uruchomić program i popatrzeć na mapę. Mi bardzo poprawia humor. I pisze to szeptem...



TRX FT 817 ND 500 mW antena delta M0PLK

sobota, 23 sierpnia 2014

Dzień Polny

Wybraliśmy się z Kolegą Piotrem SQ5SDL w teren. Chcieliśmy przetestować anteny i odkurzyć trx-y. Przy okazji przejechać parę kilometrów na rowerach.

Nie wszystkie ramki weszły...

W pierwszej wersji mieli na towarzyszyć przecudna (przypis Przecudnej) Monika i Kuba. Ten ostatni wybrał jednak plac zabaw.

Sprzęt to:
  1. FT 817 ND sztuk 2
  2. antena KristiK sztuk 1 (właściciel Piotrek)
  3. antena endfeed szt 2
  4. power bank szt 2
Punktem zbornym miał być Pałac w Jabłonnie.
Po spotkaniu, omówieniu sytuacji politycznej, ustaleniu planu działania oraz uzupełnieniu płynów ustrojowych z blaszanych opakowań ruszyliśmy w drogę na północ. Miejsce, które miało być, moim zdaniem, idealne, okazało się nieprzebytym gąszczem porośniętym pokrzywami, jeżynami, ostami, tarniną, łopianem, ostrężyną i innym pachruściem. A jeszcze kilkanaście lat temu była tu piękna polanka...Jak ten czas...
Na szczęście Piotrek zauważył po drugiej stronie wału wiślanego dogodny do lądowania teren. Teraz już tylko chwile dzieliły nas od wyjścia w eter.












Piotrek rozstawiał KristiKa, ja rozwieszałem endfeeda i po chwili senną popołudniową ciszę zmącił anielski dźwięk emisji SSB.



Najpierw 14 MHz, strojenie KristiKa i wywołanie. Stacja z Wielkiej Brytanii (znak w logu Piotrka) zgodziła się na próby porównawcze. Wywołanie z verticala a następnie z nisko zawieszonego endfeeda. Różnica nie była bardzo duża, ok 1- 2 S ale dysproporcja gabarytów anteny znaczna. Potwierdza się, że antena pionowa GP jest skuteczniejsza od nisko zawieszonego dipola. Pasmo 14 MHz.



Na paśmie 7 MHz kilka stacji z SP. Ciężko było wbić się pomiędzy korespondentów ale w końcu sukces. Raport przyzwoity. Tym razem triumfuje end feed, co było do przewidzenia.


Pomału zwijamy zabawki. Powrót po swoim śladzie. Prowadzi Piotrek, zaprawiony rowerzysta. Po kilkuset metrach brakuje mi tchu...
Podsumowując, bardzo miłe popołudnie.







sobota, 16 sierpnia 2014

Wycieczka z APRS

Wybraliśmy się dziś na rowerową przejażdżkę. Była okazja aby przetestować uchwyt do VX8.
Jazda po wertepach i chaszczach. Uchwyt przeżył, radio bez szwanku, ramki sypały się jak jabłka z dziurawego kosza. Częstotliwość ramek 5 minut.
Pojeździliśmy trochę po Lasach Jabłonowskich. W sumie ok 20 km.

W połowie wycieczki złapał nas deszcz. Nawet dość intensywny. Z premedytacją nie schowałem radia chcąc sprawdzić kroploszczelność.

Póki co mikrofon i VX 8 działa. Za to my mokrzy i przemarznięci. Gorąca herbatka i zmiana odzienia na suche poprawiła nam humory. Wycieczka udana!

środa, 13 sierpnia 2014

SP5VR/m

Doszła dziś paczka z uchwytem do telefonu. Przymierzyłem czy pasowała by do uchwytu VX 8. Jest ok.
Jeżdżę dużo na rowerze i zawsze miałem problem gdzie utknąć "radyjko". Dotychczas woziłem je w torbie na kierownicy lecz tam nie widziałem wyświetlacza.
Na kierownicy antena na podstawie magnetycznej z poprzedniego posta.
Przejechałem dziś kilkanaście kilometrów i póki co rozwiązanie się sprawdza.




Mini podstawa magnetyczna

Nadawanie z ręcznego radia z wnętrza pojazdu jest mało efektywne. Już wystawienie anteny przez okno poprawia zasięg łączności. Dostępne są miniaturowe anteny z podstawą magnetyczną lub same podstawy, ja jednak postanowiłem zrobić taką samodzielnie.  Dodałem coś czego brak w fabrycznych konstrukcjach a mianowicie zacisk do masy lub przeciwwagi. Jako magnes zastosowałem neodymowy uchwyt, który wg specyfikacji ma siłę udźwigu 12 kg. Naprawdę trudno oderwać go od blachy. Kabel to 170 centymetrowy odcinek RG 174.
Na zdjęciach jest również antena BNC 242 firmy Comet Antenna która, jako jedyna z dotychczas stosowanych przeze mnie, wykazuje rezonans i niski WFS w pasmie 144 i 430 MHz.





czwartek, 7 sierpnia 2014

End feed antenna



 End feed... dipol zasilany na końcu. Ostatnio popularna antena. Bardzo wygodna, szczególnie w wersji wielopasmowej. W stosunku do klasycznego dipola ma nieco mniejszy zysk ze względu na sposób zasilania.
Zbudowałem już kilkanaście egzemplarzy tej anteny. Jednak dopiero wczoraj strojąc egzemplarz dla siebie "załapałem" jak osiągnąć rezonans i niski WFS na pasmach w których pracuje. Mój Tata zawsze mi przypominał : " teoria teorią ale przede wszystkim praktyka!" i niech ktoś mi powie, że to nie prawda!?

Mam taką antenę na dachu a teraz przyszła pora, żeby zrobić wersję portable. Szczególnie, że kroi się jakiś wyjazd...
Udało mi się kupić doskonałą linkę antenową. Ma średnicę ok 1.3 mm i wytrzymałość...60 kg! Tyle deklaruje producent. Nie byłbym sobą gdybym tego nie sprawdził. Pod cielesnym obciążeniem moich 83 kg poddała się dopiero przy szarpnięciu.
Pod czarną, trudną do uszkodzenia izolacją jest rdzeń z aramidu i cynowana linka miedziana. Doskonale nadaje się w warunki polowe jak i do permanentnej instalacji gdy zależy nam na "niewidzialności".
Z odległości kilkudziesięciu metrów trudno ją zobaczyć.

Antena pracuje na pasmach 40 - 20 - 10 metrów. Długość to około 13 metrów. Dorobiłem jeszcze wymienny 8 metrowy promiennik aby mieć pasmo 17 metrów. Całość waży...bardzo mało i zajmuje niewiele miejsca.

Cewka przed założeniem termokurczliwego ubranka




Nawijanie cewki


A że blog miał być nie tylko o antenach to kilka zdjęć pomidorków balkonowych





środa, 6 sierpnia 2014

Akcesoria....

O wygodzie używania zestawu mikrofonowo-słuchawkowego nie trzeba przekonywać. Odbiór na słuchawkach, mikrofon w stałej odległości od otworu paszczowego itd..
Tylko jak podłączyć taki zestaw do trx?

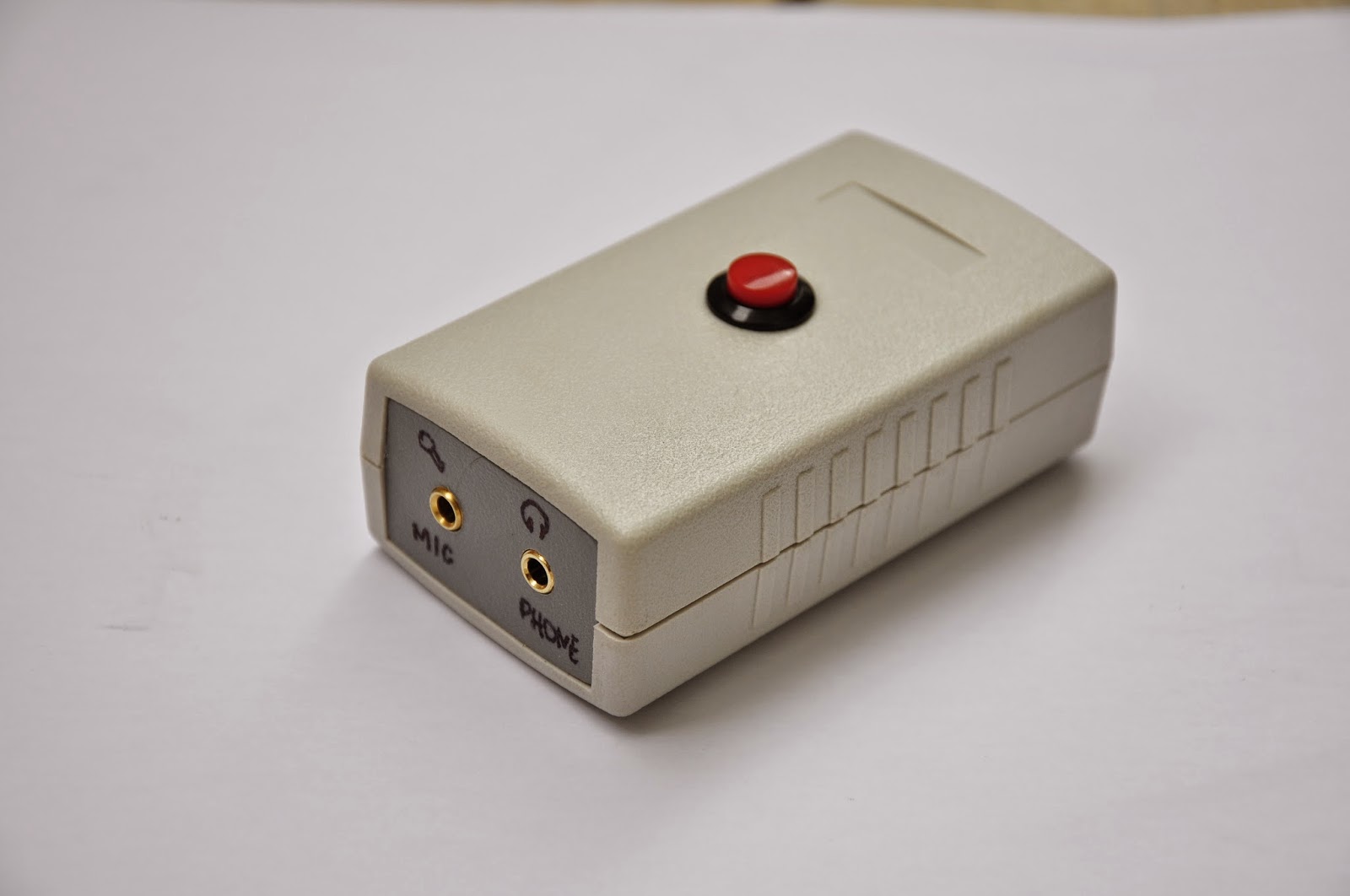

To proste! Potrzebne jest takie pudełko:


Można podłączyć do niego komputerowe słuchawki z mikrofonem

a z drugiej strony trx. Wtyk mikrofonowy z PTT (RJ45) i wyjście słuchawkowe.
PTT obsługiwane jest czerwonym przyciskiem.

Zrobiłem go z rozkładem pinów do wersji FT 8x7 lecz nie ma problemu z dostosowaniem do innych marek.
Mikrofon różnicowy w zestawie poprawia zrozumiałość mowy u korespondenta. Można wyprowadzić wejście do PTT nożnego. Co ważne nie ingerujemy w oryginalne rozwiązanie producenta.
Opcji jest sporo. Bardzo przydatne akcesorium ;-).


Prezent imieninowy

Minęło kilka dni jak cieszę się nową zabawką. Moja Ukochana Żona sprawiła mi świetny prezent. Od dawna marzyłem o odbiorniku globalnym i marzenie w końcu spełniło się.
Tecsun PL660.
Niewielki gabarytowo lecz wielki użytkowo. Odbiera cały zakres KF z możliwością odbioru SSB, pasmo Air oraz FM. Bardzo lubię słuchać radia więc Tecsun stał się moim towarzyszem na co dzień. Spędzam dużo czasu na świeżym powietrzu (place zabaw) i czasami mam ochotę posłuchać co dzieje się na pasmach. Często zabierałem ze sobą FT 817 które pomimo swych filigranowych wymiarów jest dosyć ciężkie. Poza tym pobiera sporo energii na rx. Tecsun nie ma tych wad. Waży połowę tego co Yaesu i pobiera naprawdę mało prądu. Na Eneloop pracuje bardzo długo. Po rozwinięciu, dołączonej do odbiornika, anteny LW słychać wiele stacji. Największe jednak zaskoczenie to brzmienie odbiornika. Dźwięk jest głęboki, pełny i bardzo miły dla ucha.Czułość odbiornika bardzo dobra, porównywalna z FT 817 selektywność trochę gorzej ale dramatu nie ma. Pomaga wbudowany tłumik. Do odbiornika dołączone są, oprócz anteny LW, dobrej jakości słuchawki. Można słuchać bez zwracania na siebie uwagi otoczenia. Na zakresie FM Tecsun odbiera  stereo. Jestem naprawdę bardzo zadowolony.... Monia dziękuję :-)





wtorek, 5 sierpnia 2014

Power bank

Moje uzależnienie od energii nie jest tajemnicą. Lubię mieć zapas mocy w akumulatorach i nie zamierzam się leczyć z tej przypadłości. Zbudowałem kilka power banków do zasilania radiostacji, oświetlenia domowego, awaryjnego zasilania pieca co itd...
Wszystkie dotychczasowe konstrukcje nadawały się jednak do turystyki powiedzmy ...motorowej.
Waga najlżejszego wynosi 6 kg. Co prawda pojemność jest znaczna ale ta masa...
Planując wakacyjny wyjazd postanowiłem odchudzić power bank nawet kosztem pojemności.
Pojemność 3000 mAh powinno wystarczyć (i wystarczyło) uwzględniając 2000 mAh w Eneloopach mieszkających w trzewiach FT 817.
Stawiając na prostotę wybrałem akumulatory li ion z PCB czyli zabezpieczeniem przed nieostrożnym użytkowaniem. Trzy sztuki połączone szeregowo zamieszkały w mały pudełku wraz z bezpiecznikiem polimerowym 3 A, gniazdem zasilania i woltomierzem. Mają tam komfort jak sardynki w puszce ale nie buntują się.
Testy przeprowadziłem już w SV9. Temperatura dużo powyżej średniej lipcowej w SP. Sporo stacji mnie wołało bo ktoś wrzucił SV9/SP5VR na dx cluster. Po kilkudziesięciu łącznościach napięcie spadło nieznacznie na wyświetlaczu ale energii zostało sporo. Obyło się bez wspomagania solarnego.

Aktualnie taki zestaw testuje Piotrek SQ5SDL gdzieś na południu Europy i Konrad SQ6GIT podróżujący na dwóch kółkach w kierunku Bałtyku.


Power bank daje poczucie bezpieczeństwa, że w trakcie spaceru nie zabraknie nam mocy w trx. Używam go również z VX 8 szczególnie jak pracuje na APRS.
FT 817 polubiła go bardzo. Podejrzewam, że uczucie przerodziło się w miłość...
